Hướng dẫn cách đấu hộp số quạt trần đúng kỹ thuật, chi tiết
Hộp số là bộ phận giúp điều chỉnh tốc độ quay của quạt trần, mang lại sự thuận tiện trong quá trình sử dụng. Tuy nhiên, nếu đấu dây hộp số không đúng kỹ thuật, quạt có thể hoạt động không ổn định, không điều chỉnh được tốc độ hoặc tiềm ẩn nguy cơ chập điện.
Vậy đấu hộp số quạt trần như thế nào là chuẩn và đảm bảo an toàn? Trong bài viết hôm nay, EUROFAN sẽ chỉ bạn cách đấu hộp số quạt trần đúng kỹ thuật: Sơ đồ và hướng dẫn chi tiết.
1. Hộp số quạt trần là gì? Hoạt động như thế nào?
Hộp số là thiết bị gắn tường, kết nối trực tiếp với nguồn điện và động cơ để bật/tắt quạt trần. Khác với điều khiển từ xa, bộ phận này giúp điều chỉnh tốc độ gió của quạt một cách thủ công thông qua nút xoay hoặc các nấc bấm cố định.
Cấu tạo của hộp số quạt trần gồm vỏ hộp bên ngoài có tác dụng bảo vệ các linh kiện, đồng thời tích hợp nút xoay để lựa chọn tốc độ. Bên trong là các cuộn dây có số vòng khác nhau, kết hợp với các bộ phận điều chỉnh và kết nối điện nhằm thay đổi tốc độ của quạt.
Tùy từng loại quạt và hộp số, thiết bị có thể được thiết kế với 3, 5 hoặc nhiều nấc gió khác nhau, cho phép người dùng điều chỉnh mức gió từ nhẹ đến mạnh.
Hộp số hoạt động dựa trên việc thay đổi mức điện áp/dòng điện cung cấp cho động cơ của quạt thông qua các cuộn dây có số vòng khác nhau, từ đó làm thay đổi tốc độ quay của động cơ và cánh quạt.
Khi xoay nút điều chỉnh, mạch điện sẽ thay đổi theo thiết kế của hộp số, giúp quạt quay nhanh hoặc chậm tương ứng. Cơ chế này cho phép người dùng chủ động điều chỉnh tốc độ quạt theo nhu cầu sử dụng mà không cần thay đổi nguồn điện cấp cho toàn bộ hệ thống.

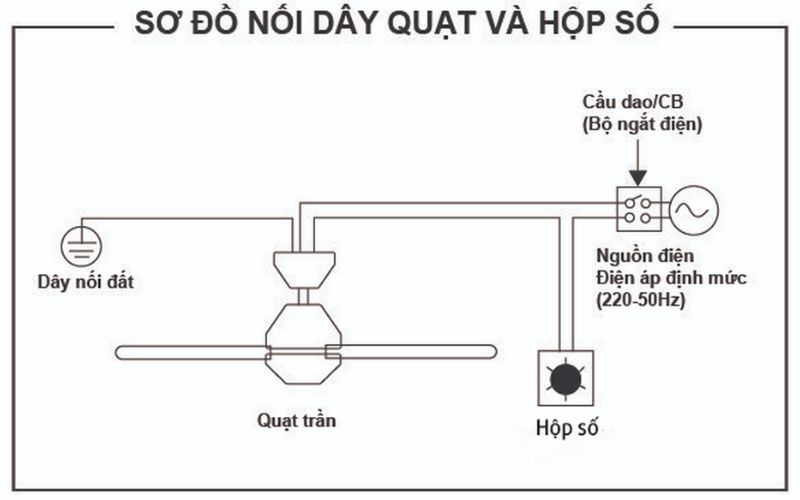

2. Sơ đồ lắp hộp số quạt trần cơ bản
Để thay hộp số, sửa công tắc điều khiển tốc độ hoặc đấu lại hệ thống điều khiển trên tường, trước tiên cần nắm được sơ đồ kết nối giữa nguồn điện, hộp số và động cơ.
Với quạt trần sử dụng hộp số cơ thông thường, dây pha (L) đi qua hộp số để điều chỉnh tốc độ, trong khi dây trung tính (N) được nối trực tiếp đến động cơ. Cách đấu này cũng được thể hiện tương đối thống nhất trong các tài liệu tham khảo về hộp số quạt trần.
Sơ đồ nguyên lý của mạch điện cơ bản:
Dây pha (L) từ nguồn → Hộp số quạt trần → Động cơ
Dây trung tính (N) từ nguồn → Động cơ
Trong đó:
- Nguồn điện: Cung cấp điện cho toàn bộ hệ thống quạt.
- Hộp số: Được mắc nối tiếp trên đường dây pha, có nhiệm vụ thay đổi mức điện cấp cho động cơ để điều chỉnh tốc độ quạt.
- Động cơ: Nhận điện từ nguồn thông qua hộp số và hoạt động theo cấp tốc độ được lựa chọn.
- Dây trung tính: Đi trực tiếp từ nguồn đến động cơ, không đi qua bộ phận điều chỉnh tốc độ.

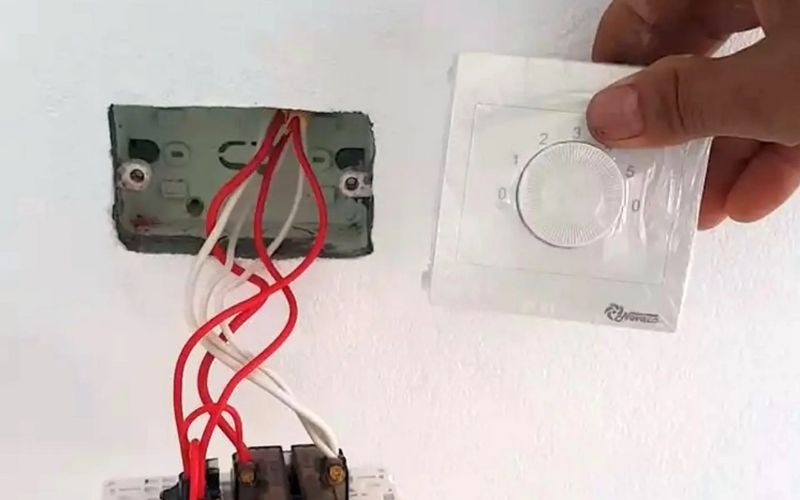

3. Cách đấu hộp số quạt trần từng bước
Sau khi xác định được sơ đồ kết nối giữa nguồn điện, hộp số và động cơ, bạn có thể tiến hành đấu hộp số cho quạt trần. Dưới đây là hướng dẫn chi tiết cách thực hiện để đảm bảo quạt hoạt động ổn định và an toàn:
Bước 1: Ngắt nguồn điện
Trước khi đấu nối, hãy ngắt hoàn toàn nguồn điện cấp cho quạt tại aptomat hoặc cầu dao. Dùng bút thử điện hoặc thiết bị đo phù hợp để kiểm tra, đảm bảo không còn điện tại các dây cần thao tác.
Bước 2: Xác định các dây điện
Xác định dây nguồn và dây dẫn đi đến động cơ quạt. Cần phân biệt chính xác dây pha, dây trung tính và các đầu dây trên hộp số theo sơ đồ đấu nối đi kèm sản phẩm. Không nên chỉ dựa vào màu dây vì quy ước màu có thể khác nhau giữa các hệ thống hoặc thiết bị.
Bước 3: Tháo mặt hộp số
Tháo nắp hoặc mặt trước của hộp số để tiếp cận các đầu nối bên trong. Nếu bạn đang thay hộp số cũ, nên chụp lại cách đấu dây ban đầu trước khi tháo để thuận tiện đối chiếu. Đồng thời, ghi nhớ hoặc đánh dấu từng dây để tránh đấu nhầm khi lắp hộp số mới.
Bước 4: Đấu dây vào hộp số
Đưa các dây qua lỗ trên đế hộp số và đấu dây theo đúng sơ đồ của nhà sản xuất. Về nguyên lý, hộp số được mắc trên đường dây cấp điện cho động cơ để điều chỉnh tốc độ quạt, dây trung tính thường được nối theo sơ đồ riêng của từng model.
Khi đấu dây, cần đảm bảo:
- Đúng vị trí các đầu dây theo ký hiệu trên hộp số.
- Các đầu nối được siết chắc, không bị lỏng.
- Phần dây đồng hở không bị thừa ra ngoài đầu nối.
- Không để các dây chạm vào nhau gây chập mạch.
Bước 5: Cố định hộp số
Sau khi hoàn tất đấu nối, sắp xếp dây gọn bên trong và cố định vỏ hộp vào đế hoặc vị trí lắp đặt trên tường. Siết các vít vừa đủ chắc để hộp số không bị xê dịch trong quá trình sử dụng.
Bước 6: Kiểm tra hoạt động
Đóng nắp hộp số, sau đó cấp điện và kiểm tra quạt. Lần lượt chuyển qua các cấp tốc độ để đảm bảo quạt khởi động bình thường, tốc độ thay đổi đúng theo từng nấc và không xuất hiện tiếng ù, mùi khét hoặc hiện tượng bất thường.
4. Một số câu hỏi liên quan đến cách đấu hộp số quạt trần
Bên cạnh cách đấu dây cơ bản, nhiều người cũng băn khoăn về việc thay thế hộp số, lựa chọn thiết bị điều khiển hay xử lý các vấn đề liên quan đến dây điện. Dưới đây là phần giải đáp cho một số câu hỏi thường gặp giúp bạn hiểu rõ hơn trước khi thực hiện.
4.1. Có thể thay hộp số bằng chiết áp quạt trần không?
Có, nếu chiết áp được thiết kế tương thích với loại động cơ và công suất của quạt trần. Không nên sử dụng tùy ý chiết áp dành cho đèn hoặc các thiết bị điện khác để thay thế hộp số vì có thể khiến quạt hoạt động không ổn định, gây nóng hoặc làm giảm tuổi thọ động cơ.
Trước khi thay thế, nên kiểm tra thông số của quạt và chiết áp, đặc biệt là điện áp, công suất và loại động cơ. Nếu không chắc chắn về khả năng tương thích, nên sử dụng đúng loại bộ điều khiển mà nhà sản xuất khuyến nghị.
4.2. Có thể thay hộp số 3 cấp bằng hộp số 5 cấp không?
Không nên tự ý đổi hộp số 3 cấp thành loại 5 cấp nếu chưa kiểm tra khả năng tương thích. Bạn cần xem xét cấu tạo động cơ, công suất quạt, nguyên lý điều chỉnh tốc độ và sơ đồ đấu dây của từng loại.
Nếu muốn thay đổi từ hộp số 3 cấp sang 5 cấp, nên lựa chọn bộ điều khiển được nhà sản xuất xác nhận tương thích với model quạt. Việc đấu một hộp số khác loại chỉ dựa trên số lượng cấp gió có thể khiến quạt chạy sai tốc độ hoặc phát sinh sự cố điện.
4.3. Hộp số quạt trần đấu vào dây nóng hay dây nguội?
Bắt buộc đấu vào dây nóng (dây pha – L). Hộp số đóng vai trò như một công tắc điều khiển ngắt/mở và cản dòng. Việc đấu hộp số vào dây nóng đảm bảo khi tắt quạt, dòng điện cao áp không còn chạy vào quạt, giúp đảm bảo an toàn tuyệt đối khi vệ sinh hay sửa chữa.
4.4. Khi nào nên tự đấu hộp số và khi nào cần gọi kỹ thuật?
Nếu đã có kiến thức cơ bản về điện, biết cách ngắt nguồn, xác định dây và đọc sơ đồ đấu nối, bạn có thể tự thay hộp số trong những trường hợp đơn giản và đúng với thiết kế ban đầu của quạt.
Ngược lại, nên gọi kỹ thuật viên nếu:
- Không xác định được chính xác dây pha, dây trung tính hoặc các đầu nối.
- Hộp số mới có sơ đồ đấu dây khác hộp số cũ.
- Muốn thay đổi sang loại chiết áp hoặc bộ điều khiển khác.
- Quạt có hiện tượng chập điện, nóng bất thường, có mùi khét hoặc phát tiếng kêu lạ.
- Đã đấu đúng nhưng quạt không chạy hoặc tốc độ không thay đổi.
Đặc biệt, nếu không có kinh nghiệm làm việc với điện dân dụng, không nên tự đấu nối khi chưa chắc chắn về sơ đồ. Chi phí thuê kỹ thuật viên thường thấp hơn nhiều so với rủi ro làm hỏng động cơ hoặc xảy ra sự cố điện.
Tóm lại, việc đấu hộp số quạt trần đúng kỹ thuật không chỉ giúp điều chỉnh tốc độ quạt thuận tiện mà còn góp phần đảm bảo thiết bị hoạt động ổn định, an toàn và bền bỉ. Qua bài viết trên, EUROFAN đã hướng dẫn bạn cách đấu hộp số quạt trần đúng kỹ thuật.
Hy vọng bạn đã nắm được sơ đồ cơ bản, các bước thực hiện cũng như những lưu ý khi thay thế hoặc sửa chữa bộ điều khiển.
Nếu không có kinh nghiệm về điện hoặc gặp tình huống đấu nối phức tạp, bạn nên liên hệ kỹ thuật viên chuyên nghiệp để được kiểm tra và xử lý đúng cách, hạn chế các sự cố trong quá trình sử dụng.
