Hướng dẫn cách đấu tụ quạt 3 dây đúng kỹ thuật, chi tiết A-Z
Cách đấu tụ quạt 3 dây như thế nào cho đúng? Làm sao để phân biệt từng dây giữa các loại quạt? Trong bài viết này, EUROFAN sẽ hướng dẫn chi tiết cách xác định dây, chọn tụ phù hợp và đấu tụ cho quạt 3 dây đúng kỹ thuật và những lưu ý an toàn cần biết trước khi thực hiện.
1. Tụ quạt 3 dây là gì?
Tụ quạt 3 dây là linh kiện điện dùng trong một số loại động cơ quạt điện để tạo độ lệch pha giữa các cuộn dây. Điều này giúp động cơ khởi động và duy trì chuyển động quay ổn định. Khi tụ bị yếu hoặc hỏng, quạt có thể xuất hiện tình trạng quay chậm, chạy ì, khó khởi động hoặc phải dùng tay mồi mới quay.
Khác với loại tụ quạt thông thường chỉ có 2 đầu nối, tụ 3 dây có 3 đầu dây kết nối, thường được bố trí thành các điểm đấu tương ứng với mạch điện của động cơ. Tuy nhiên, màu dây và cách ký hiệu có thể khác nhau tùy từng loại tụ và thiết kế của nhà sản xuất. Vì vậy, không nên chỉ dựa vào màu dây để xác định vị trí đấu mà cần kiểm tra sơ đồ hoặc đo kiểm trước khi đấu.
2. Sơ đồ đấu tụ cho quạt 3 dây
Động cơ quạt sử dụng 3 dây thường gồm dây chạy (L1), dây chung (L2) và dây đề (L3). Trong đó, tụ điện được đấu giữa đầu dây chạy L1 và đầu dây đề L3 để tạo độ lệch pha cần thiết, giúp động cơ tạo mô-men khởi động và duy trì chuyển động quay.
Theo sơ đồ nguyên lý, cách đấu được thực hiện như sau:
- L1 đầu dây chạy: một đầu cuộn chạy được nối với một đầu của tụ điện.
- L2 đầu dây chung: là điểm chung của cuộn chạy và cuộn đề, được nối về nguồn điện thông qua mạch điều khiển/hộp số.
- L3 đầu dây đề: một đầu cuộn đề được nối với đầu còn lại của tụ điện.
Tụ điện: nằm giữa L1 và L3, tạo sự lệch pha giữa cuộn chạy và cuộn đề để động cơ hoạt động.
3. Cách đấu tụ quạt 3 dây từng bước
Sau khi đã xác định được dây chạy (L1), dây chung (L2) và dây đề (L3), bạn có thể tiến hành đấu tụ theo đúng sơ đồ của động cơ. Tuy nhiên, cần lưu ý rằng màu dây có thể khác nhau tùy từng loại quạt. Vì vậy, bạn không nên đấu dây chỉ dựa vào màu.
Bước 1: Ngắt hoàn toàn nguồn điện
Trước khi thao tác, hãy ngắt aptomat/cầu dao cấp điện cho quạt. Không nên chỉ tắt công tắc quạt vì dây bên trong vẫn có thể còn điện.
Dùng bút thử điện hoặc đồng hồ đo để kiểm tra lại và chắc chắn nguồn đã được ngắt. Nếu tụ cũ đang được thay thế, cần xử lý phần điện tích còn lại trong tụ trước khi chạm vào các đầu dây.
Bước 2: Xác định 3 dây của động cơ
Động cơ quạt 3 dây thường có:
- L1 nối với cuộn chạy của động cơ.
- L2 là đầu chung của cuộn chạy và cuộn đề.
- L3 nối với cuộn đề.
Nếu không có sơ đồ của nhà sản xuất, cần dùng đồng hồ đo để xác định các đầu dây. Không nên mặc định dây đỏ là dây chạy, dây xanh là dây chung… Quy ước màu có thể thay đổi theo từng model.
Bước 3: Kiểm tra thông số tụ
Trước khi đấu tụ mới, kiểm tra thông số ghi trên tụ cũ hoặc thông số kỹ thuật của động cơ.
Các thông số cần quan tâm gồm:
- Điện dung: tính bằng µF.
- Điện áp làm việc: tính bằng V hoặc VAC.
- Loại tụ phù hợp với động cơ quạt.
Ví dụ, sơ đồ minh họa có thể sử dụng tụ 2µF – 400V. Tuy nhiên, đây chỉ là giá trị của sơ đồ cụ thể, không có nghĩa mọi quạt 3 dây đều sử dụng tụ 2µF.
Bước 4: Đấu tụ giữa dây chạy và dây đề
Với sơ đồ động cơ 3 dây đang xét, tụ điện được mắc giữa L1 và L3:
- L1 (dây chạy) → một đầu tụ
- L3 (dây đề) → đầu còn lại của tụ
Trong khi đó L2 (dây chung) → nguồn điện
Cách đấu này giúp tụ tạo độ lệch pha giữa cuộn chạy và cuộn đề, từ đó tạo mô-men cần thiết để động cơ khởi động và duy trì chuyển động quay.
Bước 5: Kiểm tra các mối nối
Sau khi đấu xong, kiểm tra lại toàn bộ hệ thống:
- Các đầu dây đã đúng vị trí chưa.
- Đầu nối có chắc chắn không.
- Có phần lõi đồng nào bị hở không.
- Dây có chạm vào phần kim loại của động cơ không.
- Tụ có đúng điện dung và điện áp định mức không.
Bạn nên sử dụng cầu đấu hoặc đầu nối điện phù hợp, tránh xoắn dây sơ sài rồi quấn băng keo làm mối nối chính.

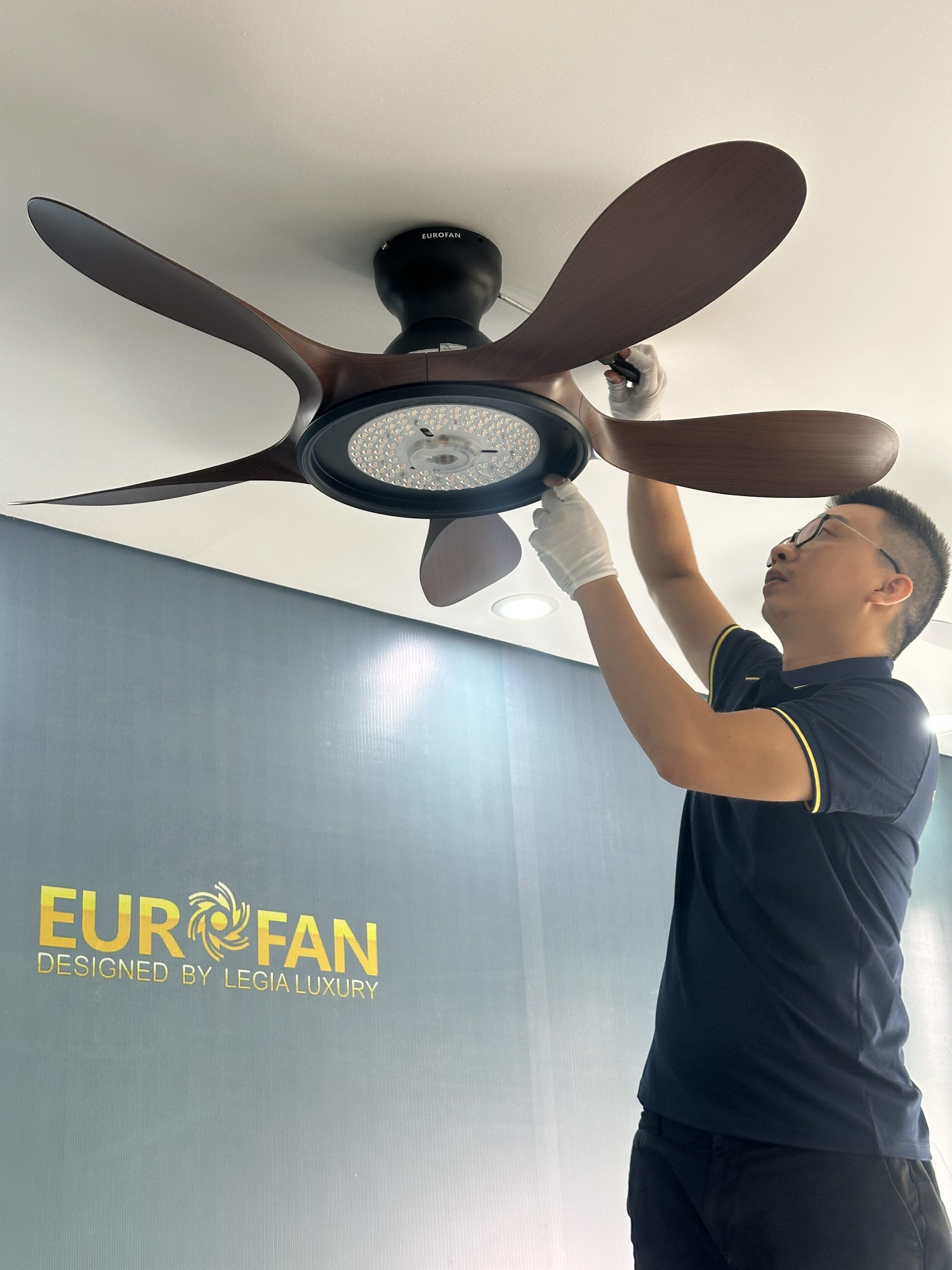

Bước 6: Cấp điện và kiểm tra hoạt động
Sau khi hoàn tất, đóng aptomat và cho quạt chạy thử. Quạt đấu đúng thường có khả năng khởi động bình thường, quay ổn định và không phát ra tiếng ù bất thường.
Nếu quạt không chạy, quay rất yếu, phải dùng tay mồi, phát tiếng ù, có mùi khét hoặc motor nóng nhanh thì hãy ngắt nguồn ngay và kiểm tra lại sơ đồ đấu dây, tụ điện và các cuộn dây của động cơ.
4. Những lỗi thường gặp khi đấu tụ cho quạt 3 dây
Trong quá trình thay và đấu tụ của quạt 3 dây, một số lỗi thường gặp có thể khiến quạt không hoạt động, hoạt động không ổn định hoặc làm ảnh hưởng đến tuổi thọ của động cơ.
- Nhầm dây chạy, dây đề và dây chung. Khi xác định sai chức năng của từng dây, quạt có thể không chạy hoặc vận hành không ổn định. Trong trường hợp này, cần ngắt nguồn và xác định lại các đầu dây dựa trên sơ đồ của động cơ hoặc sử dụng đồng hồ đo để kiểm tra.
- Đấu tụ sai vị trí cũng có thể khiến motor phát ra tiếng ù, không thể khởi động hoặc hoạt động bất thường. Với động cơ 3 dây, cần đấu tụ đúng giữa cuộn chạy và cuộn đề theo sơ đồ thiết kế của motor.
- Chọn sai trị số tụ là một lỗi khác cần đặc biệt lưu ý. Nếu điện dung của tụ không phù hợp, quạt có thể quay yếu, tốc độ không ổn định hoặc motor bị nóng trong quá trình hoạt động. Vì vậy, nên sử dụng tụ có đúng giá trị điện dung và điện áp định mức theo thông số của động cơ.

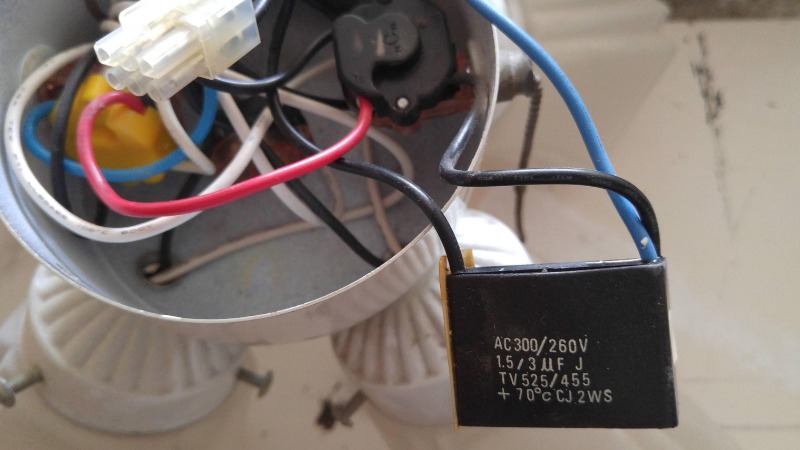

- Sử dụng tụ đã bị hỏng hoặc suy giảm điện dung cũng khiến quạt khó khởi động, quay chậm hoặc phải mồi bằng tay mới chạy. Khi nghi ngờ tụ gặp vấn đề, cần kiểm tra bằng thiết bị đo chuyên dụng và thay thế bằng loại tụ phù hợp nếu cần.
- Mối nối dây bị lỏng có thể làm quạt hoạt động chập chờn, phát nhiệt, thậm chí xuất hiện tia lửa điện. Sau khi đấu, cần kiểm tra độ chắc chắn của từng mối nối và sử dụng đầu nối điện phù hợp, đồng thời đảm bảo không có phần lõi đồng bị hở.
- Không ngắt nguồn điện trước khi sửa chữa là lỗi đặc biệt nguy hiểm. Trước khi tháo tụ hoặc đấu lại dây, luôn phải ngắt aptomat/cầu dao và kiểm tra chắc chắn mạch đã mất điện để hạn chế nguy cơ điện giật hoặc chập điện.
- Không nên tự ý tăng giá trị µF của tụ với mục đích làm quạt quay nhanh hơn. Tụ điện cần có thông số phù hợp với thiết kế của động cơ; sử dụng tụ sai trị số có thể khiến motor hoạt động không đúng, phát nhiệt và giảm tuổi thọ.
5. Một số câu hỏi liên quan đến cách đấu tụ cho quạt 3 dây
Dưới đây là những câu hỏi thường gặp và cách xử lý để bạn có thể kiểm tra, đấu nối đúng kỹ thuật và an toàn hơn.
5.1. Đấu tụ cho quạt 3 dây xong nhưng quạt không chạy phải làm gì?
Nếu đã đấu tụ nhưng quạt không chạy, không nên tiếp tục cấp điện và thử nhiều lần. Hãy ngắt nguồn trước, sau đó lần lượt kiểm tra:
- Kiểm tra nguồn điện: aptomat, công tắc và các mối nối có đang cấp điện hay không.
- Kiểm tra lại 3 dây động cơ: xác định đúng L1 (dây chạy), L2 (dây chung) và L3 (dây đề).
- Kiểm tra vị trí đấu tụ: tụ phải được đấu đúng theo sơ đồ của động cơ.
- Kiểm tra trị số tụ: điện dung phải đúng với thông số yêu cầu.
- Kiểm tra tình trạng tụ: tụ phồng, nứt, rò dầu hoặc có dấu hiệu cháy cần được thay thế.
- Kiểm tra cuộn dây motor: nếu dây đã đấu đúng nhưng motor vẫn không hoạt động, có thể cuộn chạy/cuộn đề hoặc linh kiện khác trong động cơ đang gặp sự cố.
Nếu không có thiết bị đo hoặc không xác định được chức năng của 3 dây thì bạn nên dừng sửa chữa và nhờ kỹ thuật viên kiểm tra.
5.2. Tụ quạt 3 dây có thể thay bằng tụ 2 dây không?
Có thể trong một số trường hợp nhưng không thể khẳng định chỉ dựa vào số lượng dây.
Điểm quan trọng là phải xác định cấu trúc và sơ đồ mạch của tụ cũ. Một tụ có 3 dây có thể được thiết kế với các đầu nối khác nhau. Tụ 2 dây thường chỉ có hai đầu điện kết nối.
Nếu tụ 3 dây thực tế có cấu tạo cho phép sử dụng một cặp đầu tương ứng với đúng giá trị điện dung cần thiết, việc thay thế có thể thực hiện theo thiết kế của nhà sản xuất. Ngược lại, không nên tự ý bỏ một dây hoặc đấu một tụ 2 dây vào bất kỳ hai dây nào.
Khi thay tụ, hãy ưu tiên:
- Đúng giá trị điện dung (µF).
- Điện áp làm việc phù hợp.
- Đúng loại tụ dành cho động cơ quạt.
- Đúng sơ đồ kết nối của model.
5.3. Khi nào không nên tự đấu tụ của quạt 3 dây?
Bạn không nên tự đấu nếu không chắc chắn về chức năng của từng dây hoặc không có dụng cụ đo kiểm. Đặc biệt nên gọi kỹ thuật viên khi:
- Không có sơ đồ đấu dây của quạt.
- Không xác định được dây chạy, dây đề và dây chung.
- Dây điện bị cháy, chảy nhựa hoặc đổi màu.
- Tụ bị phồng, nứt hoặc có dấu hiệu hư hỏng nghiêm trọng.
- Motor phát ra tiếng ù lớn hoặc nóng nhanh.
- Aptomat liên tục nhảy khi cấp điện.
- Động cơ hoặc mạch điều khiển có dấu hiệu cháy.
- Không có kinh nghiệm làm việc với điện 220V.
Hy vọng những hướng dẫn trên đã giúp bạn hiểu rõ hơn về sơ đồ và cách đấu tụ quạt 3 dây. Trong quá trình thực hiện, hãy luôn ngắt nguồn điện trước khi thao tác và kiểm tra kỹ từng mối nối. Nếu không có thiết bị đo hoặc không chắc chắn về sơ đồ của động cơ thì bạn nên nhờ kỹ thuật viên có chuyên môn để đảm bảo an toàn.
