Cách lắp quạt trần đúng kỹ thuật: Hướng dẫn đấu dây, treo quạt chi tiết

Thời tiết đang ngày càng nóng lên, đặc biệt là vào những ngày hè oi ả khiến nhu cầu sử dụng các thiết bị làm mát tăng cao. Trong số đó, quạt trần là lựa chọn lý tưởng nhờ khả năng làm mát hiệu quả, tiết kiệm diện tích và phù hợp với nhiều không gian.

Tuy nhiên, để quạt vận hành ổn định và đảm bảo an toàn trong quá trình sử dụng, việc thực hiện đúng các yêu cầu kỹ thuật là điều cần thiết. Trong bài viết hôm nay, EUROFAN sẽ chỉ bạn cách lắp quạt trần đúng kỹ thuật: Hướng dẫn đấu dây, treo quạt chi tiết.

1. Cấu tạo quạt trần và nguyên lý hoạt động cơ bản

Trước khi tìm hiểu cách lắp đặt quạt trần, việc nắm rõ cấu tạo và nguyên lý hoạt động của thiết bị sẽ giúp bạn thực hiện các bước một cách chính xác hơn.

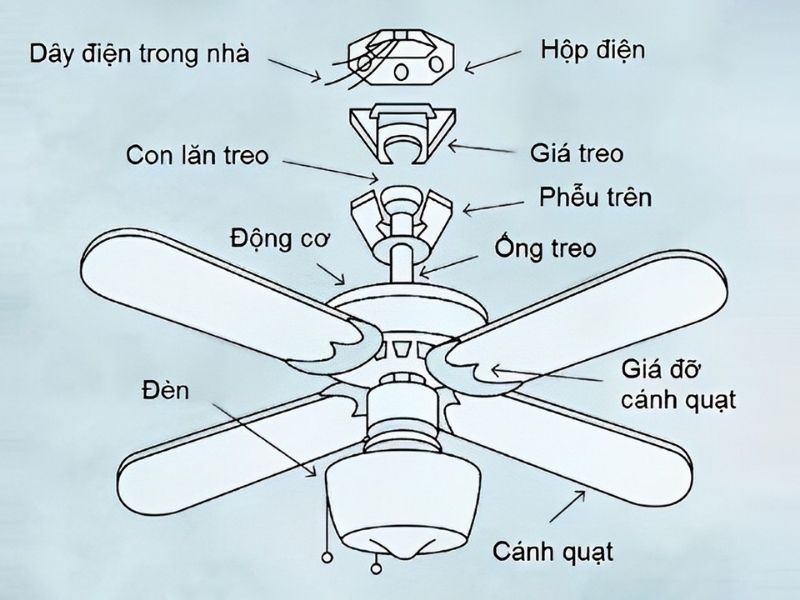

1.1. Cấu tạo của quạt trần

Những bộ phận cơ bản của một chiếc quạt trần truyền thống bao gồm:

• Động cơ điện: Là bộ phận tạo chuyển động quay cho quạt, thường được đặt bên trong bầu quạt.
• Cánh quạt: Gắn với động cơ và có nhiệm vụ tạo ra luồng gió khi quay. Tùy vào từng mẫu quạt, phần cánh có thể được làm từ nhiều chất liệu khác nhau như gỗ, nhựa, hợp kim, sợi thủy tinh…
• Hộp số (bộ điều tốc): Dùng để điều chỉnh tốc độ quay và mức gió của quạt.
• Ty quạt (ống treo): Là bộ phận kết nối thân quạt với điểm treo trên trần, giúp cố định quạt ở độ cao phù hợp.
• Phễu: Phễu trên có tác dụng che phần móc treo, vít và hộp điện, đồng thời giúp tổng thể quạt có tính thẩm mỹ hơn. Phễu dưới nằm ngay trên bầu quạt để che mối nối giữa ty quạt và động cơ.
• Hộp điện: Được lắp trên trần để kết nối hệ thống dây điện của quạt với nguồn điện trong nhà.
• Móc treo: Là bộ phận kim loại được cố định vào trần để treo và giữ quạt. Tùy thiết kế, một số loại quạt có thể sử dụng phương án cố định khác.

Ngoài các bộ phận trên, quạt trần hiện nay còn có thể được trang bị đèn trang trí và điều khiển từ xa thuận tiện, giúp thiết bị vừa làm mát vừa đáp ứng nhu cầu thẩm mỹ cho căn phòng.

1.2. Nguyên lý hoạt động của quạt trần

Quạt trần hoạt động dựa trên quá trình chuyển đổi điện năng thành chuyển động quay. Khi bật công tắc, điện được cấp cho động cơ khiến động cơ khởi động và quay. Chuyển động này sau đó truyền đến cánh làm cánh quay, tạo ra luồng không khí trong phòng.

Khi nhìn từ dưới lên, cánh thường quay ngược chiều kim đồng hồ để tạo luồng gió hướng xuống và mang lại cảm giác mát. Tốc độ và khả năng tạo gió của quạt phụ thuộc vào nhiều yếu tố như tốc độ động cơ, công suất, chiều dài và độ nghiêng của cánh.

2. Chuẩn bị trước khi lắp quạt trần

Trước khi tiến hành lắp quạt trần, bạn cần chuẩn bị đầy đủ các bộ phận của quạt, dụng cụ cần thiết và kiểm tra vị trí lắp đặt. Việc chuẩn bị kỹ lưỡng giúp quá trình lắp đặt thuận lợi, hạn chế sai sót và đảm bảo quạt được cố định chắc chắn trong quá trình sử dụng.

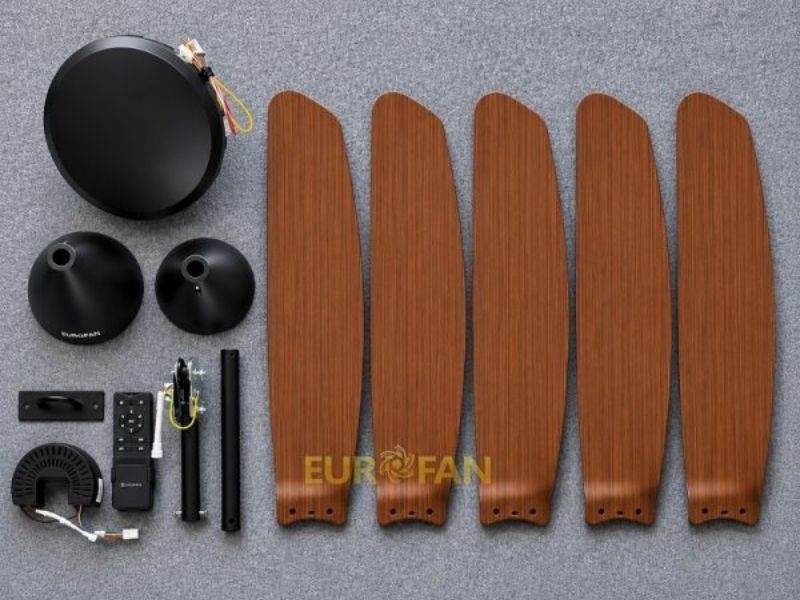

2.1. Kiểm tra các bộ phận của quạt và chuẩn bị dụng cụ lắp quạt trần

Trước tiên, hãy kiểm tra đầy đủ các linh kiện đi kèm theo sản phẩm và đối chiếu với hướng dẫn của nhà sản xuất. Bạn cũng nên đọc kỹ hướng dẫn lắp đặt của đúng model quạt trước khi thực hiện, bởi cấu tạo và cách đấu nối có thể khác nhau giữa các sản phẩm.

Một số dụng cụ cơ bản cần chuẩn bị để tiến hành lắp quạt bao gồm:

• Thang đứng hoặc thang chữ A.
• Máy khoan và mũi khoan phù hợp.
• Tua vít, cờ lê và các dụng cụ vặn ốc.
• Kìm cắt dây điện, kìm tuốt dây hoặc kìm điện.
• Bút thử điện.
• Đầu nối dây điện và băng keo cách điện.
• Búa và các dụng cụ hỗ trợ khác tùy theo loại trần và model quạt.

2.2. Xác định vị trí lắp đặt và đảm bảo an toàn

Nên xác định vị trí treo quạt phù hợp trước khi lắp đặt. Thông thường, vị trí giữa phòng được ưu tiên bởi luồng gió có thể phân bổ tương đối đều trong không gian. Đồng thời, bạn cần đảm bảo cánh có khoảng cách an toàn với tường và các vật cản xung quanh.

Bên cạnh đó, cần kiểm tra kết cấu trần và vị trí cố định quạt. Điểm treo phải đủ chắc chắn để chịu được trọng lượng của quạt và hạn chế rung lắc khi vận hành. Đối với trần thạch cao hoặc các loại trần có kết cấu đặc biệt sẽ cần có phương án gia cố phù hợp.

Nếu bạn không chắc chắn về kết cấu trần, nên nhờ kỹ thuật viên có chuyên môn hỗ trợ để đảm bảo an toàn. Cuối cùng, hãy ngắt hoàn toàn dòng điện và kiểm tra lại bằng bút thử điện hoặc thiết bị chuyên dụng trước khi đấu nối dây điện để đảm bảo an toàn.

3. Hướng dẫn cách lắp quạt trần với trần xi măng

Trần xi măng có kết cấu cứng, chắc và chịu lực tốt, phù hợp để lắp đặt nhiều loại quạt trần. Quạt cần được cố định trực tiếp vào kết cấu bê tông bằng móc treo, tắc kê hoặc bu lông nở phù hợp để đảm bảo khả năng chịu tải và hạn chế rung lắc khi vận hành.

Sau khi chuẩn bị đầy đủ dụng cụ và ngắt điện, bạn có thể tiến hành lắp quạt trần theo các bước sau:

Bước 1: Xác định vị trí lắp quạt phù hợp: Ưu tiên khu vực trung tâm phòng để luồng gió được phân bổ đều. Đánh dấu vị trí cần cố định và kiểm tra kết cấu trần trước khi khoan.

Bước 2: Cố định móc treo: Dùng máy khoan và mũi khoan bê tông phù hợp để tạo lỗ trên trần. Sau đó, lắp tắc kê hoặc bu lông nở và cố định móc treo hoặc bản đế quạt vào trần. Kiểm tra độ chắc chắn của điểm treo trước khi tiếp tục.

Bước 3: Lắp và đấu dây: Lắp ty quạt, bầu quạt, cánh quạt và các bộ phận đi kèm theo hướng dẫn của nhà sản xuất. Tiếp đó, đấu dây nguồn theo đúng sơ đồ điện của quạt, đồng thời cố định và cách điện cẩn thận các mối nối.

Bước 4: Treo và kiểm tra: Treo quạt vào móc hoặc bản đế đã cố định, sau đó kiểm tra lại các ốc vít, chốt và mối liên kết. Cấp điện và cho quạt chạy thử từ tốc độ thấp đến cao để kiểm tra độ cân bằng, độ rung và khả năng vận hành của quạt.

4. Các bước lắp quạt trần với trần thạch cao

Khác với trần xi măng, trần thạch cao có kết cấu nhẹ và không chịu được tải trọng trực tiếp hay lực rung lắc khi quạt hoạt động

Vì vậy, khi lắp quạt trần, không nên chỉ bắt móc treo vào tấm thạch cao mà cần xác định vị trí khung xương hoặc kết cấu chịu lực phía trên để cố định quạt chắc chắn. Nếu vị trí lắp chưa có kết cấu gia cố phù hợp, cần bổ sung hệ thống đỡ trước khi tiến hành lắp đặt.

Bước 1: Xác định vị trí lắp phù hợp: Kiểm tra khoảng trống phía trên tấm thạch cao để xác định vị trí khung xương và kết cấu chịu lực. Đánh dấu chính xác điểm cần lắp để tránh khoan hoặc cắt trúng hệ thống điện, đường ống và các bộ phận kỹ thuật phía trên trần.

Bước 2: Gia cố điểm treo: Tùy cấu tạo trần cần sử dụng khung thép, thanh gia cố hoặc bộ giá đỡ chuyên dụng để truyền trọng lượng của quạt lên kết cấu chịu lực. Sau đó cố định móc treo hoặc bản đế quạt vào phần kết cấu chắc chắn thay vì chỉ bắt trực tiếp vào tấm thạch cao.

Bước 3: Lắp và đấu dây: Lắp ty quạt, bầu quạt, cánh và các bộ phận đi kèm theo hướng dẫn của nhà sản xuất. Tiếp đó đấu dây nguồn đúng theo sơ đồ của quạt và bọc cách điện cẩn thận các mối nối. Chú ý điện phải được ngắt hoàn toàn trước khi thực hiện thao tác đấu dây.

Bước 4: Treo và kiểm tra: Treo quạt vào móc hoặc bản đế đã được gia cố, sau đó kiểm tra toàn bộ các điểm liên kết để đảm bảo quạt được giữ chắc chắn. Cấp điện và cho quạt chạy thử ở các mức tốc độ khác nhau.

Nếu quạt rung lắc mạnh, phát ra tiếng động bất thường hoặc điểm treo có dấu hiệu chuyển động, cần ngắt điện và kiểm tra lại hệ thống cố định trước khi sử dụng.

5. Cách đấu dây quạt trần đúng kỹ thuật

Đấu dây là bước quan trọng khi lắp quạt trần, bởi nối sai dây có thể khiến quạt hoạt động không ổn định hoặc gây mất an toàn về điện. Tùy từng loại quạt, cách đấu nối có thể khác nhau, vì vậy cần xác định đúng các đầu dây và thực hiện theo sơ đồ đi kèm sản phẩm.

Bước 1: Ngắt nguồn điện

• Ngắt aptomat hoặc cầu dao cấp điện cho khu vực lắp quạt.
• Dùng bút thử điện hoặc thiết bị kiểm tra phù hợp để xác nhận nguồn điện đã được ngắt hoàn toàn.
• Chuẩn bị đầy đủ dụng cụ và đảm bảo khu vực thi công khô ráo trước khi thực hiện.

Bước 2: Xác định dây điện

• Dây nóng (L): Dây dẫn điện từ nguồn đến thiết bị.
• Dây nguội (N): Dây tạo thành mạch điện với dây nóng.
• Dây tiếp đất (E): Có chức năng bảo vệ người dùng khỏi nguy cơ điện giật khi xảy ra sự cố rò điện, nếu quạt có trang bị dây tiếp đất.

Lưu ý: Không nên chỉ dựa vào màu sắc để xác định chức năng của dây mà cần đối chiếu với sơ đồ điện của đúng model quạt.

Bước 3: Đấu dây quạt

Tùy vào từng thiết kế, quạt trần có thể sử dụng hộp số, bộ điều khiển từ xa hoặc tích hợp thêm đèn. Cách đấu tương ứng như sau:

• Quạt dùng hộp số: Dây nóng từ nguồn được kết nối qua hộp số để điều chỉnh tốc độ, trong khi dây nguội được nối với quạt. Nếu có dây tiếp đất, nối dây này với điểm tiếp địa theo hướng dẫn của nhà sản xuất.
• Quạt điều khiển từ xa: Kết nối nguồn điện với đầu vào của bộ nhận tín hiệu, sau đó nối đầu ra của bộ nhận với động cơ quạt và đèn nếu có.
• Quạt có đèn: Các dây cấp điện cho động cơ và đèn được đấu theo sơ đồ để hai bộ phận có thể hoạt động độc lập. Với một số mẫu, dây nguội có thể được sử dụng chung cho cả quạt và đèn.

Bước 4: Kiểm tra mối nối

• Kiểm tra lại các đầu dây sau khi nối để đảm bảo đúng vị trí và tiếp xúc chắc chắn.
• Bọc cách điện cẩn thận các mối nối, tránh để phần dây dẫn điện bị hở.
• Sắp xếp dây gọn vào hộp hoặc phễu kỹ thuật, không để dây tiếp xúc với các bộ phận chuyển động.
• Sau khi hoàn tất, kiểm tra toàn bộ hệ thống một lần nữa trước khi cấp điện và vận hành thử.

Lưu ý: Sơ đồ và màu dây có thể khác nhau giữa các mẫu quạt. Vì vậy, hãy ưu tiên sơ đồ đấu dây do nhà sản xuất cung cấp thay vì áp dụng một quy tắc màu dây chung cho mọi sản phẩm. Nếu không có chuyên môn về điện, bạn nên nhờ kỹ thuật viên thực hiện để đảm bảo an toàn.

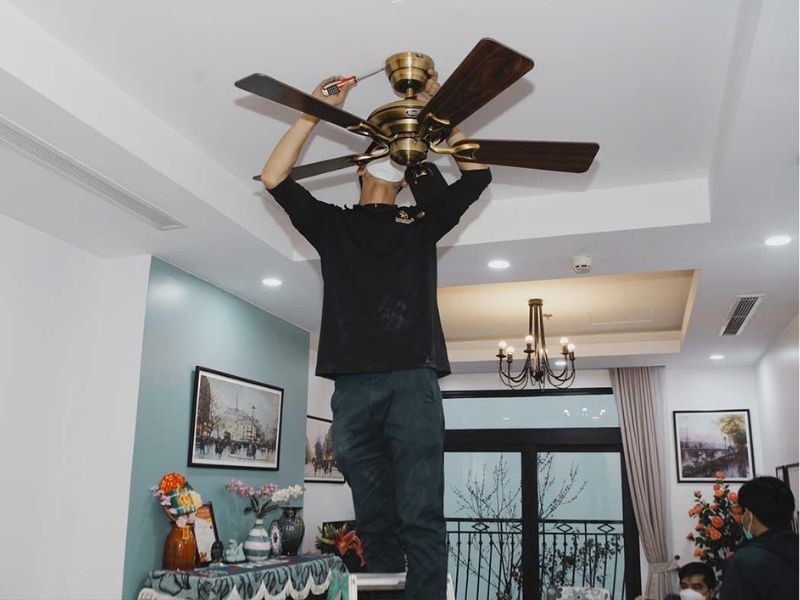

6. Một số lưu ý quan trọng khi lắp quạt trần

Để đảm bảo an toàn trong quá trình sử dụng, khi lắp đặt quạt trần bạn cần chú ý một số yếu tố sau:

• Kiểm tra kết cấu trần: Điểm treo phải đủ chắc chắn để chịu được trọng lượng của quạt. Không cố định quạt trực tiếp vào tấm thạch cao nếu chưa có kết cấu gia cố phù hợp.
• Chọn vị trí phù hợp: Nên lắp quạt ở khu vực thông thoáng để luồng gió được phân bổ tốt. Đồng thời, đảm bảo khoảng cách từ cánh quạt đến tường, trần và các vật dụng xung quanh theo khuyến cáo của nhà sản xuất
• Đấu dây đúng sơ đồ: Xác định chính xác các đầu dây và nối theo sơ đồ của từng model. Trước khi thao tác với hệ thống điện, luôn ngắt nguồn điện và kiểm tra lại để đảm bảo an toàn.
• Siết chặt các mối nối: Kiểm tra toàn bộ ốc vít, chốt, móc treo và các mối liên kết trước khi vận hành. Các bộ phận lắp không chắc chắn có thể khiến quạt rung hoặc phát ra tiếng ồn trong quá trình hoạt động.
• Kiểm tra sau khi lắp: Cho quạt chạy thử ở tốc độ thấp trước, sau đó tăng dần tốc độ để kiểm tra độ cân bằng, tiếng ồn và tình trạng rung. Nếu phát hiện bất thường, cần ngắt điện và kiểm tra lại trước khi tiếp tục sử dụng.
• Ưu tiên thợ chuyên môn khi cần thiết: Nếu không có kinh nghiệm về điện, không xác định được kết cấu chịu lực của trần hoặc cần thực hiện gia cố phức tạp, nên nhờ kỹ thuật viên có chuyên môn hỗ trợ thay vì tự lắp đặt.

7. Câu hỏi thường gặp về cách lắp quạt trần

EUROFAN sẽ giải đáp các thắc mắc phổ biến về việc lắp quạt trần ngay dưới đây:

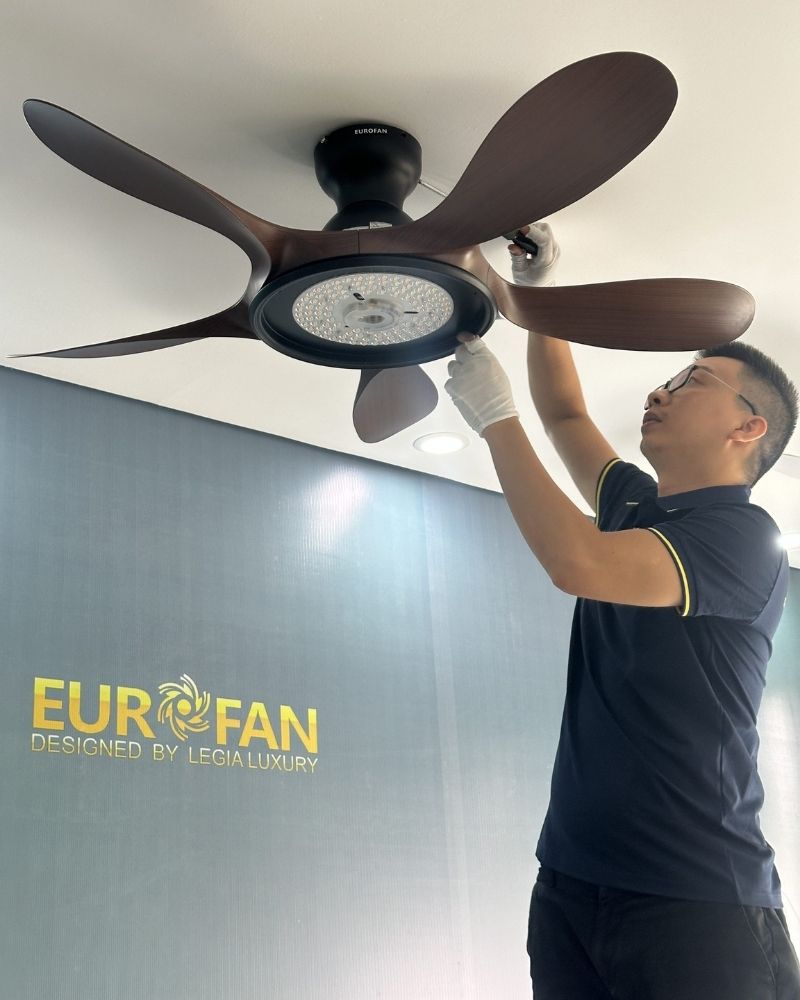

7.1. Quạt trần nên treo cách sàn bao nhiêu mét?

Nên treo quạt trần ở độ cao phù hợp để đảm bảo an toàn và giúp luồng gió lưu thông hiệu quả. Thông thường, khoảng cách từ cánh quạt đến sàn khoảng 2,4 – 2,7m.

Với những căn phòng trần cao, có thể sử dụng ty quạt có chiều dài phù hợp để đưa quạt xuống độ cao lắp đặt an toàn và tối ưu khả năng làm mát.

Bên cạnh khoảng cách với sàn, cần đảm bảo khoảng cách giữa cánh quạt tới trần nhà và các vật cản xung quanh theo khuyến cáo của nhà sản xuất. Nếu trần quá thấp hoặc không gian có nhiều vật cản, nên cân nhắc loại quạt và phương án lắp đặt phù hợp.

7.2. Khi nào nên thuê thợ lắp quạt trần?

Bạn nên cân nhắc thuê thợ chuyên nghiệp nếu không có kinh nghiệm về điện, không chắc chắn về kết cấu chịu lực của trần hoặc cần nối hệ thống điện phức tạp. Việc lắp đặt đúng kỹ thuật giúp quạt hoạt động ổn định và hạn chế các rủi ro trong quá trình sử dụng.

Ngoài ra, nếu mua quạt tại các showroom hoặc đơn vị phân phối chính hãng, bạn có thể lựa chọn dịch vụ lắp đặt đi kèm. Nhiều đơn vị hỗ trợ giao hàng và lắp đặt miễn phí khi khách hàng mua sản phẩm, giúp tiết kiệm thời gian và đảm bảo quạt được lắp đúng kỹ thuật.

Qua bài viết trên, EUROFAN đã hướng dẫn bạn cách lắp quạt trần đúng kỹ thuật. Hy vọng bạn sẽ hiểu rõ hơn về quy trình lắp đặt cũng như các nguyên tắc để đảm bảo an toàn. Ngoài ra, bạn nên lựa chọn đơn vị chuyên nghiệp để quá trình thực hiện an toàn và chính xác.
