Các loại công tắc quạt trần và cách đấu công tắc quạt trần chi tiết
Quạt trần là thiết bị làm mát quen thuộc trong nhiều gia đình, văn phòng và các không gian sinh hoạt. Trên thị trường hiện nay có nhiều loại công tắc quạt trần với cấu tạo và cách đấu dây khác nhau.
Vậy có những loại công tắc quạt trần nào phổ biến và cách đấu công tắc quạt trần như thế nào cho đúng kỹ thuật? Trong bài viết hôm nay, EUROFAN sẽ giúp bạn tìm hiểu các loại công tắc quạt trần và cách đấu công tắc quạt trần chi tiết.
1. Công tắc quạt trần là gì?
Công tắc quạt trần là thiết bị điều khiển quan trọng, giúp bạn bật/tắt và tùy chỉnh tốc độ gió dễ dàng theo nhu cầu sử dụng. Khi được lắp đặt đúng kỹ thuật, công tắc đóng vai trò là cầu nối trung gian giữa nguồn điện và động cơ, đảm bảo quạt vận hành ổn định và êm ái.
Việc lựa chọn một bộ công tắc chất lượng cho quạt trần không chỉ tối ưu trải nghiệm người dùng mà còn hạn chế tối đa các sự cố chập cháy, an toàn tuyệt đối cho hệ thống điện gia đình.
2. Các loại công tắc quạt trần phổ biến
Trên thị trường hiện nay có rất nhiều loại công tắc được sử dụng để điều khiển quạt trần. Mỗi loại có thiết kế, nguyên lý hoạt động và khả năng điều chỉnh tốc độ khác nhau. Dưới đây là ba loại phổ biến được sử dụng trong nhiều hệ thống quạt trần gia đình và công trình:
2.1. Công tắc 2 cực
Công tắc 2 cực còn được gọi là công tắc 1 chiều, có cấu tạo tương đối đơn giản và chủ yếu thực hiện chức năng bật/ tắt quạt.
Khi bật công tắc, mạch điện được đóng để cấp điện cho quạt hoạt động. Còn khi tắt, mạch điện bị ngắt và quạt dừng lại. Loại công tắc này không có chức năng điều chỉnh tốc độ nên quạt sẽ hoạt động ở một mức tốc độ cố định.
2.2. Hộp số quạt trần
Hộp số là loại công tắc được sử dụng phổ biến với quạt trần, thường được nhà sản xuất cung cấp kèm theo quạt. Thiết bị có núm xoay để người dùng lựa chọn các mức gió khác nhau.
Hộp số điều chỉnh tốc độ thông qua cơ chế thay đổi đặc tính của mạch điện, giúp quạt hoạt động theo từng cấp độ được thiết lập sẵn.

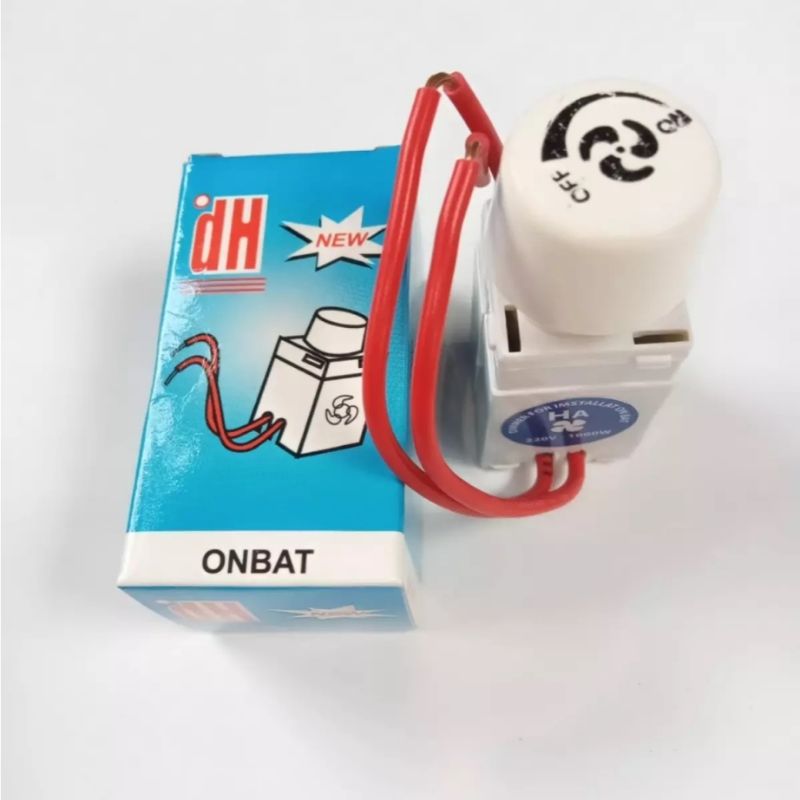

2.3. Chiết áp quạt trần (Dimmer)
Đây là thiết bị cho phép điều chỉnh tốc độ quạt linh hoạt hơn so với công tắc bật/tắt thông thường. Người dùng có thể xoay núm hoặc điều chỉnh bộ điều khiển để thay đổi mức điện áp cấp cho quạt, từ đó kiểm soát tốc độ gió theo nhu cầu.
Khác với hộp số điều chỉnh theo các cấp cố định, chiết áp có khả năng điều chỉnh liên tục trong phạm vi thiết kế của thiết bị.

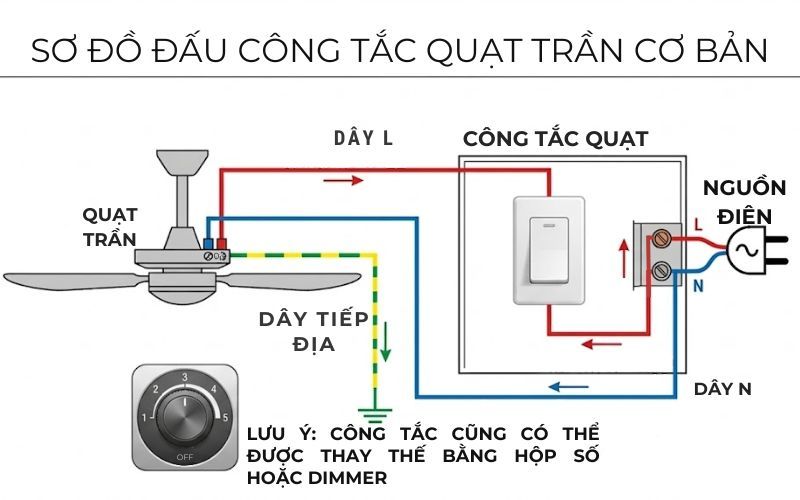

3. Sơ đồ đấu công tắc quạt trần
Về nguyên lý, dây nóng (L) từ nguồn điện sẽ được nối vào công tắc, sau đó dẫn đến quạt. Trong khi đó, dây nguội (N) được nối trực tiếp từ nguồn điện đến quạt. Nếu quạt có dây tiếp địa, dây này cần được kết nối với hệ thống tiếp địa theo đúng yêu cầu của nhà sản xuất.
Khi bật công tắc, mạch điện được đóng và dòng điện truyền đến quạt để thiết bị hoạt động. Khi tắt công tắc, mạch điện bị ngắt và quạt dừng lại.
Với các loại công tắc có chức năng điều chỉnh tốc độ, thiết bị điều khiển cũng được đấu trên đường dây nóng để kiểm soát tốc độ quay của quạt.
Trước khi tiến hành đấu nối công tắc cho quạt trần, cần ngắt hoàn toàn dòng điện, xác định chính xác các đầu dây và đấu theo sơ đồ của nhà sản xuất. Các mối nối phải được cố định chắc chắn và cách điện cẩn thận để đảm bảo an toàn khi sử dụng.
4. Cách đấu công tắc quạt trần chi tiết từng bước
Để công tắc quạt trần hoạt động đúng chức năng và đảm bảo an toàn khi sử dụng, các dây dẫn cần được kết nối chính xác vào đúng vị trí. Dưới đây là hướng dẫn đấu công tắc cho quạt trần bạn có thể tham khảo:
Bước 1: Xác định vị trí lắp công tắc: Lựa chọn vị trí sao cho thuận tiện khi sử dụng và đảm bảo tính thẩm mỹ. Có thể ướm thử đế công tắc lên vị trí dự kiến, sau đó đánh dấu các điểm cần cố định trước khi tiến hành lắp đặt.
Bước 2: Tháo mặt công tắc: Dùng tua vít nới lỏng các vít cố định để tháo mặt hoặc phần vỏ công tắc ra khỏi đế. Thao tác nhẹ nhàng để tránh làm hỏng các bộ phận bên trong.
Bước 3: Đấu dây công tắc: Tiến hành nối dây nguồn và dây dẫn từ quạt vào các đầu đấu nối tương ứng trên công tắc theo đúng sơ đồ của nhà sản xuất. Với công tắc điều chỉnh tốc độ, cần xác định chính xác đầu vào và đầu ra để tránh đấu nhầm dây.
Bước 4: Cố định công tắc: Sau khi hoàn thành phần đấu dây, sắp xếp các dây dẫn gọn gàng rồi đặt công tắc vào vị trí đã đánh dấu. Siết chặt các vít để công tắc được cố định chắc chắn trên tường, không bị xê dịch trong quá trình sử dụng.
Bước 5: Kiểm tra các mối nối: Đảm bảo dây được cố định chắc chắn, không có phần lõi dẫn điện bị hở và các vít đã được siết chặt. Việc kiểm tra kỹ trước khi cấp điện giúp hạn chế nguy cơ chập điện hoặc làm ảnh hưởng đến hoạt động của quạt.
Bước 6: Kiểm tra hoạt động: Cấp điện để thử khả năng bật/tắt quạt và điều chỉnh tốc độ. Nếu quạt không hoạt động hoặc có dấu hiệu bất thường, cần ngắt điện và kiểm tra lại ngay.
Lưu ý: Luôn ngắt điện trước khi đấu nối hoặc tháo lắp công tắc. Nếu không có chuyên môn về điện, bạn nên để thợ kỹ thuật thực hiện để đảm bảo an toàn.

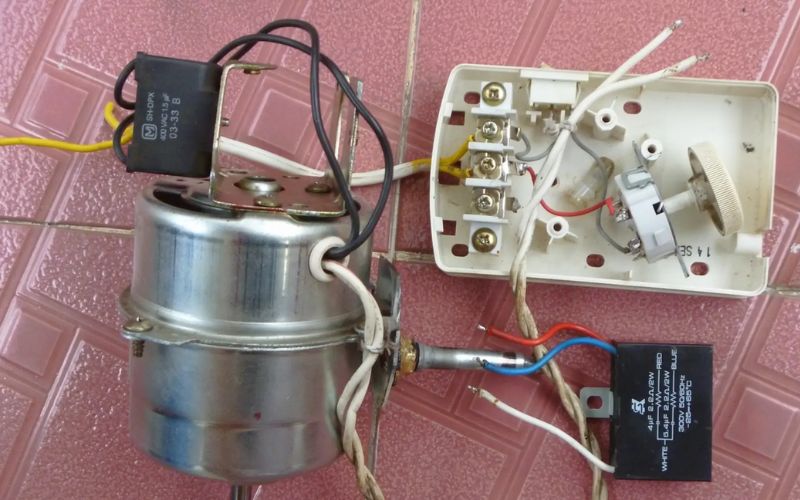

5. Những lỗi thường gặp khi đấu công tắc quạt trần
Trong quá trình lắp đặt công tắc quạt trần, một số sai sót trong việc xác định dây điện, lựa chọn thiết bị hoặc thực hiện đấu nối có thể khiến quạt hoạt động không ổn định, thậm chí gây mất an toàn. Dưới đây là một số sai sót phổ biến mà người dùng cần tránh:
5.1. Đấu nhầm dây nóng và dây nguội
Đây là một trong những lỗi cần đặc biệt tránh bởi xác định sai dây nóng (L) và dây nguội (N) có thể làm tăng nguy cơ chập điện. Vì vậy, cần xác định chính xác các loại dây trước khi tiến hành đấu nối.
5.2. Sử dụng dây điện hoặc công tắc không phù hợp
Sử dụng dây điện có tiết diện quá nhỏ hoặc chất lượng không đảm bảo có thể khiến dây bị nóng khi quạt hoạt động trong thời gian dài. Về lâu dài, lớp vỏ cách điện có thể bị ảnh hưởng, làm tăng nguy cơ hư hỏng và gây mất an toàn.
Bên cạnh đó, công tắc cũng cần có thông số kỹ thuật và khả năng chịu tải phù hợp với quạt trần. Nếu sử dụng công tắc có công suất chịu tải thấp hơn công suất của quạt, thiết bị có thể hoạt động không ổn định, nhanh xuống cấp hoặc phát sinh sự cố.
5.3. Đấu nối không đúng kỹ thuật
Việc đấu chung nhiều thiết bị trên một công tắc có thể làm tăng nguy cơ quá tải điện và phát sinh sự cố. Công tắc nên được sử dụng đúng với phạm vi tải mà nhà sản xuất quy định.
Ngoài ra, dây điện cần được bố trí gọn gàng, tránh kéo quá căng hoặc gập ở góc quá mạnh. Những tác động này có thể ảnh hưởng đến lõi dẫn điện và lớp cách điện, làm giảm độ bền cũng như độ an toàn của hệ thống.
6. Một số câu hỏi liên quan đến công tắc quạt trần
Trong quá trình lắp đặt quạt trần, người dùng có thể gặp một số thắc mắc liên quan đến tụ điện, cách lựa chọn công tắc cũng như việc tự đấu nối tại nhà. Dưới đây là lời giải đáp nhanh giúp bạn sử dụng công tắc quạt trần đúng cách và an toàn:
6.1. Đấu công tắc quạt trần có cần tụ điện không?
Không bắt buộc, vì điều này phụ thuộc hoàn toàn vào cấu tạo động cơ quạt chứ không do công tắc quyết định. Tụ điện đóng vai trò lệch pha để khởi động và duy trì tốc độ quay của quạt.
Nếu quạt trần của bạn được nhà sản xuất thiết kế dùng tụ, bạn bắt buộc phải đấu đúng sơ đồ kỹ thuật. Việc tự ý tháo bỏ hoặc thay đổi thông số tụ sẽ làm quạt quay yếu, bị rung lắc hoặc gây cháy cuộn dây động cơ.
6.2. Nên chọn công tắc quạt trần nào?
Việc lựa chọn công tắc nên dựa trên loại quạt, công suất động cơ và nhu cầu điều khiển. Nếu chỉ cần bật/tắt thì loại công tắc thông thường là đủ đáp ứng. Nếu bạn muốn điều chỉnh được tốc độ gió, nên lựa chọn hộp số hoặc thiết bị điều khiển.
Quan trọng nhất là kiểm tra thông số kỹ thuật và khả năng chịu tải của công tắc trước khi lắp đặt.
6.3. Có nên tự đấu công tắc quạt trần tại nhà không?
Bạn có thể tự thực hiện nếu có kiến thức cơ bản về điện và nắm rõ sơ đồ đấu nối của thiết bị. Chú ý ngắt nguồn điện hoàn toàn trước khi thao tác và kiểm tra kỹ các mối nối sau khi hoàn thành.
Nếu không có kinh nghiệm hoặc không xác định được chính xác các dây điện, bạn không nên tự thực hiện. Thay vào đó, hãy gọi thợ điện hoặc kỹ thuật viên có chuyên môn để công tắc và quạt được đấu nối đúng kỹ thuật, đảm bảo an toàn khi sử dụng.
Như vậy, mỗi loại công tắc quạt trần sẽ có đặc điểm và khả năng điều khiển khác nhau. Việc lựa chọn cần dựa trên loại động cơ, thiết kế của quạt và nhu cầu sử dụng, đồng thời cần đảm bảo công tắc tương thích với quạt để tránh ảnh hưởng đến quá trình vận hành.
Qua bài viết trên, EUROFAN đã chia sẻ các loại công tắc quạt trần và cách đấu công tắc quạt trần chi tiết. Hy vọng bạn có thể hiểu rõ hơn về việc lựa chọn, lắp đặt và sử dụng thiết bị một cách an toàn, hiệu quả.
