Sơ đồ đấu dây quạt điện 4 dây đúng kỹ thuật
Quạt điện 4 dây thường khiến người dùng gặp khó khăn khi sửa chữa hoặc đấu nối lại motor. Việc xác định sai chức năng từng dây có thể khiến quạt không hoạt động.
Vậy quạt 4 dây gồm những dây nào, sơ đồ đấu quạt 4 dây ra sao và cách đấu như thế nào cho đúng? Hãy cùng EUROFAN tìm hiểu từng bước trong bài viết dưới đây.

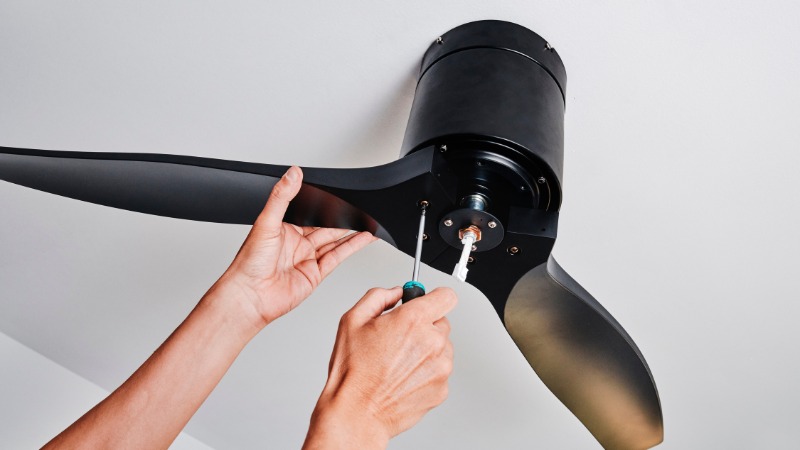

1. Quạt điện 4 dây là gì?
Quạt điện 4 dây là loại quạt có 4 dây dẫn được đưa ra từ motor hoặc cụm điều khiển. Mỗi dây đảm nhiệm một chức năng nhất định tùy theo thiết kế của từng loại quạt.
Ở các dòng quạt sử dụng motor AC truyền thống, hệ thống dây có thể liên quan đến dây chung, dây cuộn chạy, dây cuộn đề hoặc các dây lựa chọn tốc độ. Một số loại quạt có mạch điều khiển riêng có thể sử dụng dây với chức năng khác.
Thông thường, một hệ thống quạt điện 4 dây có thể gồm các bộ phận chính:
- Motor quạt: Chuyển đổi điện năng thành cơ năng để làm quay cánh quạt.
- Tụ điện: Hỗ trợ tạo mô-men khởi động và duy trì hoạt động đối với nhiều loại motor quạt AC.
- Dây dẫn: Kết nối motor với nguồn điện, tụ điện và bộ điều khiển.
- Công tắc hoặc bộ điều khiển tốc độ: Cho phép bật/tắt và lựa chọn tốc độ phù hợp.
2. Sơ đồ của quạt điện 4 dây
Sơ đồ của quạt giúp người dùng hình dung mối liên hệ giữa nguồn điện, bộ điều khiển, tụ điện và các cuộn dây bên trong motor.
Về nguyên lý, dòng điện sẽ được đưa từ nguồn qua thiết bị điều khiển đến các đầu dây tương ứng của motor.
Sơ đồ đấu cơ bản:
Nguồn điện → Công tắc/bộ điều khiển → Dây motor → Cuộn dây motor → Tụ điện → Mạch điện
Tuy nhiên, đây chỉ là sơ đồ nguyên lý tổng quát, không phải sơ đồ đấu dây áp dụng cho mọi loại quạt. Để đấu chính xác, cần xác định:
- Điện áp định mức của quạt.
- Loại motor AC hay DC.
- Chức năng của từng dây.
- Giá trị tụ điện theo thông số motor.
- Sơ đồ đấu nối do nhà sản xuất cung cấp.
Không nên đấu trực tiếp từng dây theo màu nếu chưa xác định được chức năng của chúng.
3. Cách xác định 4 dây của quạt trước khi đấu
Đây là bước quan trọng nhất trước khi cấp điện cho quạt. Nếu xác định sai dây thì có thể gây sự cố cho motor.
Bước 1: Kiểm tra tem và sơ đồ trên motor
Trước tiên, hãy kiểm tra:
- Tem thông số kỹ thuật của motor.
- Ký hiệu trên từng đầu dây.
- Sơ đồ mạch được in trên motor hoặc nắp bảo vệ.
- Điện áp và công suất định mức.
- Thông số tụ điện được nhà sản xuất yêu cầu.
Nếu có sơ đồ thì bạn nên ưu tiên sử dụng sơ đồ này thay vì tự suy đoán chức năng dây.
Bước 2: Quan sát màu sắc và ký hiệu dây
Một số nhà sản xuất sử dụng màu dây để phân biệt các đầu nối. Các quy ước phổ biến như sau:
- Đen/nâu = dây nguồn
- Xanh/vàng = dây đất
- Trắng/xám = dây tốc độ
- Xanh dương/cam = dây đảo chiều
Tuy nhiên, màu dây chỉ mang tính tham khảo nếu không có tài liệu kỹ thuật đi kèm vì màu dây có thể thay đổi theo từng nhà sản xuất và từng loại motor.
Bước 3: Sử dụng đồng hồ vạn năng để đo điện trở
Khi không có sơ đồ, có thể sử dụng đồng hồ vạn năng để hỗ trợ xác định các đầu dây. Trước khi đo, bạn cần thực hiện những điều sau:
- Ngắt hoàn toàn nguồn điện.
- Tháo các kết nối liên quan nếu cần.
- Đặt đồng hồ về chế độ đo điện trở.
- Đo lần lượt điện trở giữa các cặp dây.
- Ghi lại kết quả để đối chiếu với cấu tạo cuộn dây của motor.
Đối với motor AC nhiều cấp tốc độ, sự khác nhau về điện trở giữa các cặp dây có thể giúp bạn nhận biết mối liên hệ giữa các cuộn dây.
4. Cách đấu quạt điện 4 dây đúng kỹ thuật
Sau khi đã xác định được chức năng của từng dây, bạn có thể tiến hành đấu nối theo sơ đồ của motor.
Bước 1: Ngắt hoàn toàn nguồn điện
Tắt aptomat hoặc cầu dao cấp điện cho quạt. Sau đó sử dụng thiết bị kiểm tra điện để đảm bảo không còn điện áp tại vị trí cần thao tác.
Bước 2: Đánh dấu từng dây
Sau khi xác định được chức năng, nên đánh dấu từng dây để tránh nhầm lẫn trong quá trình đấu. Bạn có thể sử dụng nhãn hoặc đánh dấu theo ký hiệu trên sơ đồ như dây chung, dây tốc độ, dây cuộn chạy, dây cuộn đề hoặc chức năng tương ứng được ghi trên sơ đồ của nhà sản xuất.
Bước 3: Đấu dây theo đúng sơ đồ
Kết nối từng dây theo sơ đồ điện của motor và bộ điều khiển. Với quạt có tụ điện, cần đấu tụ đúng vị trí và đúng thông số được nhà sản xuất quy định. Không tự ý thay đổi giá trị tụ chỉ vì quạt không chạy hoặc chạy yếu.

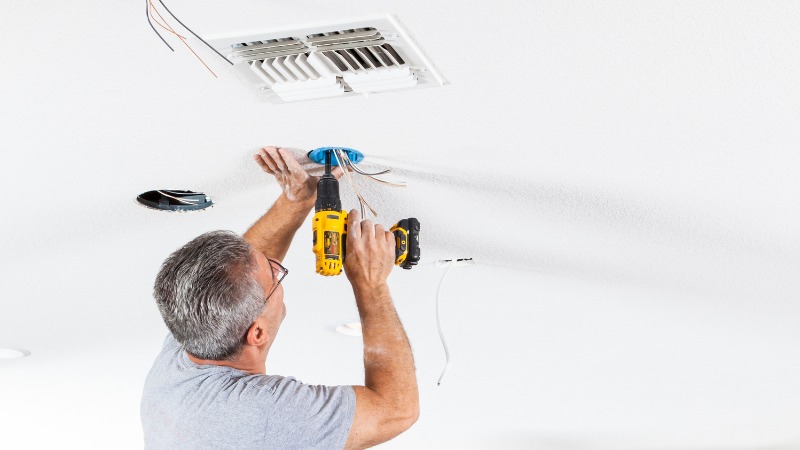

Bước 4: Kiểm tra các mối nối
Sau khi đấu, bạn kiểm tra lại các đầu nối, không để lộ phần đồng dẫn điện. Ngoài ra, bạn cần đảm bảo các đầu dây không chạm nhau, kiểm tra các lớp cách điện, sắp xếp gọn, tránh tiếp xúc với phần quay của quạt.
Bước 5: Cấp điện và chạy thử
Bạn chỉ cấp điện sau khi đã kiểm tra toàn bộ mạch. Khi chạy thử, bạn cần quan sát:
- Quạt có khởi động bình thường không.
- Tốc độ có thay đổi đúng không.
- Motor có phát ra tiếng ù bất thường không.
- Cánh quạt có rung mạnh không.
- Có mùi khét hoặc hiện tượng nóng bất thường không.
Nếu xuất hiện bất kỳ dấu hiệu bất thường nào, ngắt nguồn ngay và kiểm tra lại mạch điện.
5. Cách kiểm tra quạt 4 dây sau khi đấu
Đấu đúng dây chưa phải là bước cuối cùng. Bạn cần kiểm tra khả năng vận hành của quạt để đảm bảo motor hoạt động ổn định.
- Khi bật quạt, motor cần khởi động bình thường và cánh quay ổn định. Nếu motor chỉ phát ra tiếng ù nhưng không quay, cần ngắt điện và kiểm tra lại tụ điện, dây nối và mạch motor.
- Nếu quạt có nhiều cấp tốc độ, lần lượt chuyển qua từng mức. Quạt cần thay đổi tốc độ tương ứng với bộ điều khiển. Nếu chỉ chạy một tốc độ hoặc không thể chuyển tốc độ, cần kiểm tra lại dây điều khiển và các đầu nối.
- Quạt hoạt động ổn định cần có độ rung và tiếng ồn trong giới hạn bình thường.
- Sau một khoảng thời gian vận hành, kiểm tra xem motor có nóng bất thường hay xuất hiện mùi khét không.
6. Những lưu ý quan trọng khi nối dây quạt
Đấu quạt liên quan trực tiếp đến nguồn điện nên cần đặc biệt chú ý đến an toàn trong quá trình thực hiện.
- Không thực hiện đấu dây khi quạt đang được cấp điện. Sau khi tắt aptomat, vẫn cần kiểm tra lại bằng thiết bị đo để đảm bảo mạch đã mất điện.
- Nếu motor yêu cầu tụ điện, cần sử dụng tụ có điện áp và điện dung phù hợp với thông số kỹ thuật của motor. Không tự ý thay tụ có thông số khác để thử nghiệm.
- Quạt DC hoặc quạt sử dụng mạch điều khiển điện tử có cấu tạo khác với motor AC truyền thống. Vì vậy, không nên lấy sơ đồ của quạt AC 4 dây để áp dụng cho các dòng quạt DC/Inverter.
- Nếu không có sơ đồ hoặc không chắc chắn về chức năng của các dây thì bạn nên nhờ kỹ thuật viên có chuyên môn kiểm tra thay vì thử đấu trực tiếp vào nguồn điện.
Có thể thấy rằng, sơ đồ có thể khác nhau tùy loại motor và thiết kế của từng nhà sản xuất. Vì vậy, để đấu đúng kỹ thuật, người dùng cần xác định chính xác chức năng của từng dây, đối chiếu với sơ đồ motor và kiểm tra toàn bộ kết nối trước khi cấp điện.
Đặc biệt, không nên mặc định màu dây hoặc cho rằng mọi quạt 4 dây đều có cùng cấu tạo. Nếu thực hiện đúng quy trình và tuân thủ các nguyên tắc an toàn điện, quạt sẽ hoạt động ổn định, hạn chế nguy cơ hư hỏng motor và đảm bảo an toàn trong quá trình sử dụng.
Hy vọng bài viết này của EUROFAN đã giúp bạn nắm rõ hơn về sơ đồ quạt điện 4 dây và cách lắp đặt. Nếu bạn cần tư vấn thêm về quạt trần, vui lòng liên hệ với EUROFAN để được giải đáp chi tiết!
